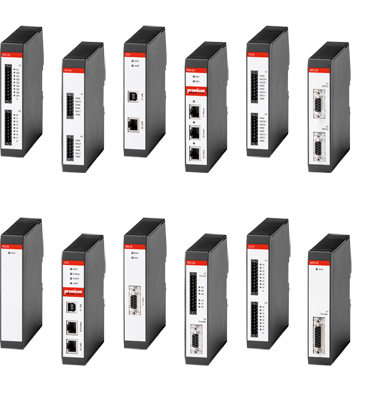

Übersicht Module
|
Um VariMotion optimal an die jeweilige Anwendung anpassen zu können,
stehen verschiedene Module zur Verfügung.
|
|
Modulare Motion-Controller
Die modularen Motion-Controller verfügen über verschiedene Module, die es ermöglichen,
einen flexiblen Aufbau entsprechend den jeweiligen Anforderungen zu realisieren.
|
|
| Typ |
Modul-Funktion |
| CPU-140 |
Zentraleinheit in variablen Leistungsklassen |
| CPU-170 |
Zentraleinheit mit Profinet
in variablen Leistungsklassen
|
| PNS-25 |
Profinet Device, Ethernet |
| ECS-26 |
EtherCAT Slave, Ethernet |
| PBS-21 |
Profibus Slave, Ethernet |
| SDC-23 |
2-fach RS232-Schnittstelle |
| DIO-26 |
8 digitale Ein- und 8 digitale Ausgänge,
optional Impulszähler und Positionstrigger
|
| DI-27 |
16 digitale Eingänge |
| DO-28 |
16 digitale Ausgänge |
| VI-23 |
4 analoge Eingänge, 14 Bit |
| VO-24 |
4 analoge Ausgänge, 14 Bit |
| MPX-25 |
Encoder-Eingang, inkremental, EnDat 2.2, BiSS |
| PCX-24 |
Lageregler mit externem Drehzahlregler |
| PSI-28 |
Zusätzliches Spannungsversorgungs-Modul |
|
|
Smarte Motion-Controller
Für Anwendungen, die keine Erweiterungs-Module erfordern, gibt es Steuereinheiten,
die nur aus Zentraleinheit und Netzwerk-Anschaltung in einem Gerät bestehen.
Die smarten Motion-Controller sind eine interessante Alternative bei kostensensitiven
Anwendungen.
|
|
| Typ |
Netzwerk |
Schnittstellen |
Speicher |
| VCU-70-PN |
Profinet |
USB
Ethernet TCP/IP
vNET
|
256 kByte
...
2 MByte
|
| VCU-70-EC |
EtherCAT |
| VCU-80-PB |
Profibus |
| VCU-80-CO |
CANopen |
|
|
