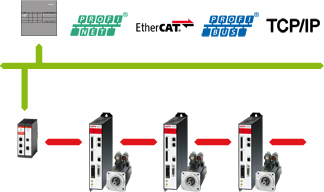

Das Multi-Achs-System VariMotion ist modular aufgebaut und besteht aus einem
Motion-Controller und mehreren Servoreglern. Die Verbindung dieser Elemente
erfolgt über das hochperformante vNET-Antriebsnetzwerk.
Bewegungs-Koordination
Die Hauptaufgabe des Motion-Controllers besteht in der Bewegungs-Koordination der über
das vNET angeschlossenen Servoachsen. Hierdurch wird es möglich, komplexe mehrachsige
Bewegungsabläufe mit höchster Präzision und minimalen Reaktionszeiten zu
realisieren.
Darüber hinaus übernimmt der Motion-Controller weitere Aufgaben:
- Kommunikation über Netzwerk-Anschaltungen
- Integrierte Steuerung mit 8 parallelen Programmen
- Speicherung sämtlicher Daten einschließlich der Achsparameter
|
|
Integrierte Steuerung
Um ein Höchstmaß an Flexibilität und Funktionalität bei der Gestaltung von Automatisierungsprozessen
zu erreichen, verfügt VariMotion über eine leistungsfähige integrierte
Steuerung.
Erweiterbarkeit
Der Motion-Controller kann modular erweitert werden:
- Digitale und analoge Ein- und Ausgänge
- Serielle Schnittstellen
- Encoder-Module
- Lageregler für externe Drehzahlregler
Servoregler
Die Servoregler zeichnen sich durch eine außerordentliche Dynamik und Präzision
aus. Dies ist von besonderer Bedeutung beim Einsatz moderner Servomotoren mit
hohen Kraftdichten in Verbindung mit hochauflösenden Feedback-Systemen.
Zudem wird ein Höchstmaß an Universalität durch die verschiedenen Elemente
erreicht:
- Universelles Motor-Feedback
- Funktionale Sicherheit
- Netzanschluss (1- und 3-phasig) mit integriertem EMV-Filter
- Geräte für 24V und 48V Gleichspannung
- Integrierter Ballastwiderstand
|
