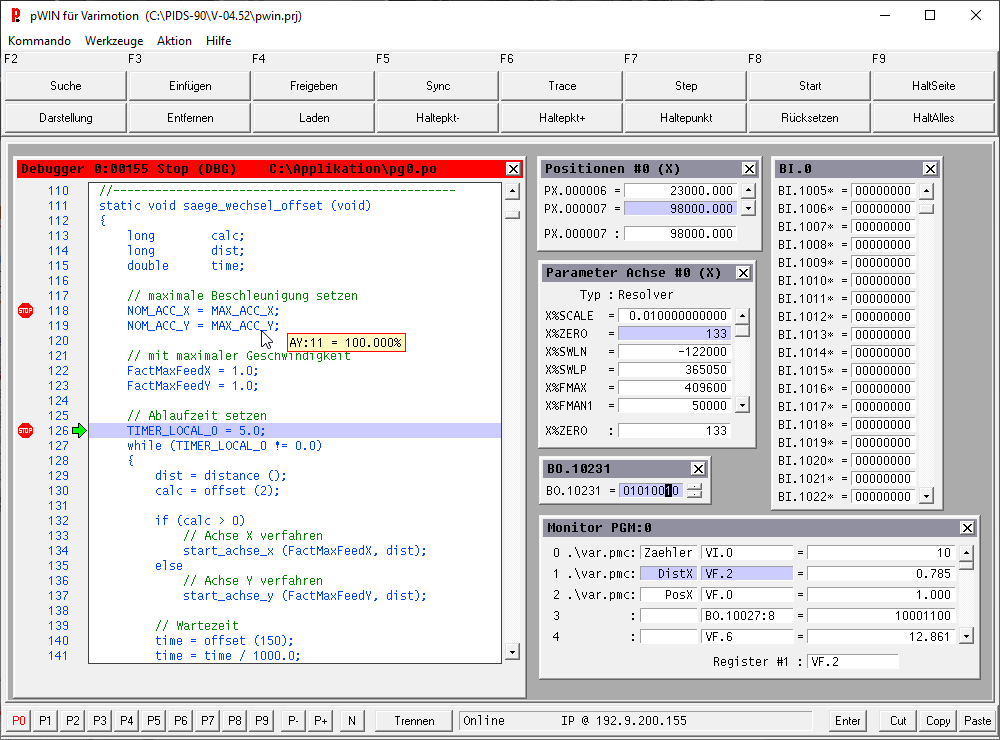

Real-Time-Debugger
|
Zur Bedienung und Programmierung steht der PC-basierte Real-Time-Debugger
pWIN zur Verfügung. Dieser kann über USB, Profinet, Ethernet, USB oder RS232 mit
dem VariMotion-System verbunden werden.
|
|
|
Auf mehreren Arbeitsseiten können verschiedene Werkzeuge beliebig
geöffnet und miteinander kombiniert werden.
Hierdurch erhält man eine situationsbezogene optimale
Übersicht über den Betriebszustand, die Prozess-Signale und Variablen.
|
|
- Editoren für Variablen und System-Parameter
- Teach-In von Positionen
- Inspektion von Objekten und Multi-Port-Variablen
- Inspektion von digitalen und analogen Ein- und Ausgängen
- Inspektion der Achsen
- Persistenz-Funktion zur Verfolgung des Programmablaufs
|
- Abgleichen und Optimieren von Achsen
- Debuggen im Quelltext-Debugger mit Einzelschritt- und
Automatik-Betrieb, Setzen von Haltepunkten,
Manipulation des Programm-Ablaufs und Editieren
von Anweisungen
- Multi-View der Programme
- Spot-Monitor zum schnellen Inspizieren von Werten mittels Maus-Zeiger
- Laden und Sichern von Daten und Programmen
|
|
|

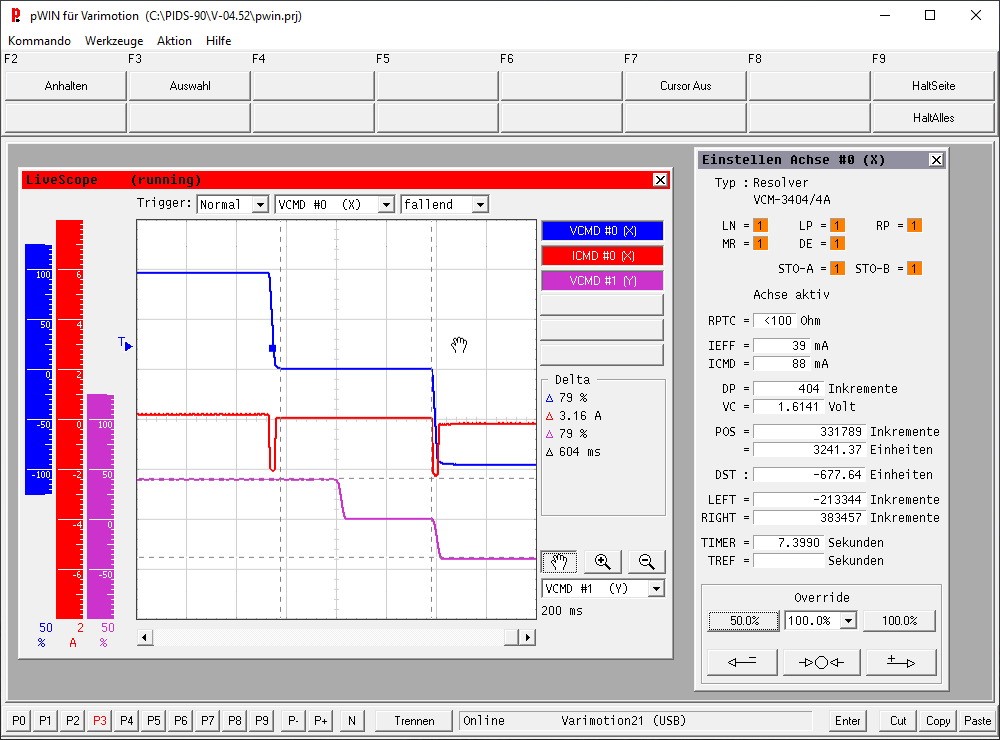

Live-Scope
Zur Vereinfachung der Antriebsabstimmung stellt der Real-Time-Debugger ein Live-
Scope zur Verfügung, mit dem das Verhalten der Antriebe am Rechner beobachtet und
analysiert werden kann.
Eine besondere Eigenschaft des Live-Scopes besteht darin, dass die Darstellung im
Real-Time-Modus wie bei einem Oszilloskop erfolgt und man direkt das sieht, was
gerade am Antrieb passiert.
|
|
